在半导体行业，洁净室内的每一丝空气都经过过滤，每一滴超纯水都历经提纯。然而，当价值数百万美元的晶圆、光刻胶或精密光罩从产线上下来，等待下一道工序时，它们的存储环境，往往成为制程中一个隐蔽的风险变量。温度0.5°C的漂移，或湿度3%RH的波动，就足以让材料的性能发生微妙改变，最终在芯片的良率与可靠性上显现。
一台为半导体行业深度定制的恒温恒湿柜，不是一个简单的存储箱，而是制程环境的延伸，是确保物料属性从“设计值”到“实现值”之间零偏差的关键载体。
半导体制造与研发中，以下关键物料对环境波动和污染物的耐受度为零，必须置于受控环境中：
（1）晶圆
（2）光刻与图形化核心材料
（3）关键化学品与气体
（4）精密部件与封装材料
以下是华储创新为大家总结的关于储存不同物料温湿度的设置，仅供参考：
| 物料 | 核心内容 | 温湿度建议 |
硅片/化合物晶圆（裸片及WIP） | 表面氧化、AMC吸附、静电损伤 | 湿度：< 5% RH（超低湿）温度：22±0.5°C |
光掩模与光罩 | 污染物附着、霉菌生长、潮气凝结 | 湿度：40%±3% RH（防冷凝）温度：22±0.3°C洁净度：ISO 4级（10级）或更高 |
光刻胶、高端化学品 | 性能漂移、溶剂挥发、成分变化 | 温度：根据MSDS，通常为4°C或-20°C湿度：< 20% RH |
芯片（Die）、键合丝 | 湿气吸入导致后续焊接/封装失效 | 湿度：< 10% RH（干燥包装后存储）温度：23±2°C |
高纯电子特气（气瓶柜） | 泄漏、纯度衰减、安全隐患 | 专用气瓶安全柜，集成泄漏检测与强制排风 |

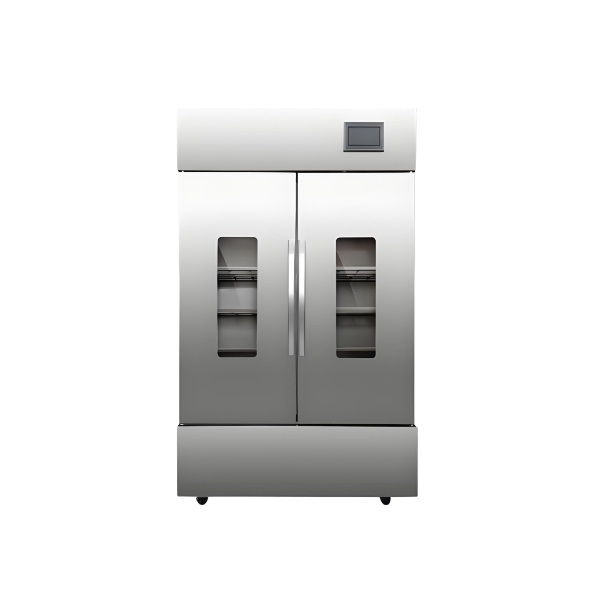

我们的半导体专用恒温恒湿柜，从设计之初就遵循半导体制造的核心逻辑：可控、可测、可追溯。
我们的恒温恒湿柜采用全闭环自适应控制算法与多点均流送风技术，确保柜内任何一点的温湿度均匀性达到半导体级要求（如层间温差<1°C），开门后恢复时间缩短50%以上。内壁与风道采用不锈钢或电泳涂层，最大程度减少颗粒和AMC释放。
整体设计符合ANSI/ESD S20.20标准。配置防静电涂层、离子发生器、接地端口全套方案，确保从柜体到层板、搁架的表面电阻在10⁶-10⁹Ω的静电消散（ESD） 安全区间。
内置数据记录器符合FDA 21 CFR Part 11 电子记录规范，提供不可篡改的审计追踪（Audit Trail）。数据可无缝对接MES（制造执行系统），实现物料存储环境的全生命周期追溯，满足先进品控体系要求。
选择一台专业的半导体恒温恒湿柜，是对巨额投资的基础保障，是对工艺窗口的坚决捍卫，更是对芯片最终性能与可靠性的郑重承诺，如果您对我们的产品感兴趣，请联系商务经理，我们期待与您深入探讨！
